橫河電機的科里奧利質量流量計Rotamass Total Insight（TI）采用Total Insight的理念，為測量液體和氣體提供非常高的精度，并支持產品整個生命周期。
根據直接的質量流量、密度、溫度測量值，使用Rotamass TI可以計算出：

• 操作或參考條件下的體積流量

• 參考條件下的密度

• 可混合或不可混合流體的濃度測量值

通過額外的測量輸入，Rotamass TI可以計算出牛頓流體的流體粘度或氣體測量的能量熱值。

Rotamass TI提供各種先進的接口，包括新技術Ethernet-APL（高級物理層），有助于基于數據全面了解用戶的流程。

關于OpreX

OpreX是橫河電機工業自動化(IA)和控制業務的綜合品牌，代表著相關技術和解決方案的優良性能。它涵蓋多個類別及各類別下的系列產品。該產品屬于OpreX測量類別下的OpreX現場儀表系列。

Total Insight
在過去的十幾年里，科里奧利質量流量和密度計的使用，已經從通用用途轉變?yōu)橹С钟脩粼谔囟☉?yīng)用中的需求。
隨著技術復雜性的增加，對簡單操作和處理的需求也在不斷提高。
為了滿足這些需求，橫河電機提供六條專用產品線和兩種專用變送器，實現更高的靈活性——Rotamass Total Insight。

典型應用示例

該產品是石化、化工、食品和飲料等工業流程的理想選擇。
接液材料具有優異的耐磨性、耐腐蝕性和抗?jié)B透性，即使在高壓高溫下，也能提供高精度和穩定的流量測量。

規格和功能

有關詳細規格，請參閱“下載”選項卡下的一般規格書。

產品線			Rotamass Intense
流量范圍
液體測量
一般液體			●
腐蝕性液體			●
高粘度流體			○
氣體測量
一般氣體			○
低密度氣體			○
混合流體
不可混合或可混合的液體			●
夾帶氣體的液體			●
過程條件
過程溫度			-70 - +150 °C -94 - +302 °F
過程壓力上限			不高于700 bar 10000 psi
過程連接口徑			9/16 或 3/4“in. AutoClave 1/4 in. - 2 in.
精度（最高值）
液體的質量流量			± 0.1 %
氣體的質量流量			± 0.50 %
液體密度			± 0.5 g/l
平面規格精度			○
材質和過程連接
接液部件的材質			316L/1.4404 或合金 C-22/2.4602 或 304/1.4301*1
法蘭過程連接			ASME
螺紋過程連接			G、NPT
卡箍過程連接			?
傳感器設計
絕緣和伴熱可選項			-
爆破片			●
面間距（客戶指定，NAMUR標準）			-
認證/證書
3-A、EHEDG、 EC1935:04 和 EC2023:06			-
船舶應用			●
功能安全			SIL 2 (SIL3)
托管轉移申請			NTEP
防爆區域認證			IECEx、ATEX、UKEx、FM (美國/加拿大)、NEPSI、INMETRO、PESO、EAC Ex、臺灣安全標志、韓國Ex、日本Ex、ECAS Ex、烏克蘭Ex

●: 支持    ○: 某些條件下支持    -: 不支持    *1: 按需提供

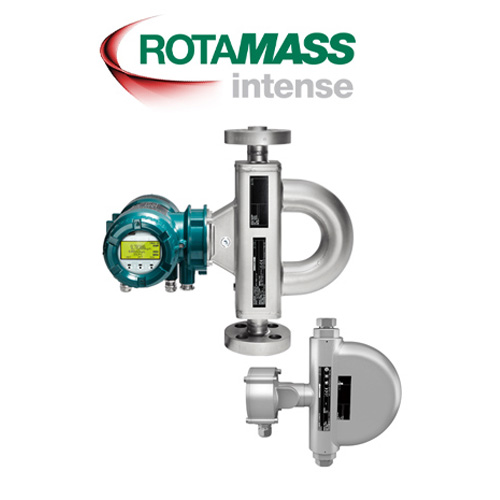

ROTAMASS Intense

專門用于高壓應用的型號
ROTAMASS Intense科里奧利質量流量和密度計采用堅固耐用的設計，可在高壓應用中進行準確測量。
安全始終是需要考慮的問題，尤其是在高壓下操作時。該系列的設計可滿足較高的安全要求。結合全面健康檢查等先進診斷功能，可始終確保在安全控制之下進行操作。

• 典型應用

• 化學品注入

• 壓縮氣體

• 燃料

• 乙二醇TEG/MEG

• 高壓氣體

• 液壓油

• 碳?xì)浠衔?/p>

• 液化氣體

• 天然氣水合物

• 海上和陸上

• 石油精煉工藝

• 溶劑

* 干線和Spur
干線是基礎設施的主線。它使用10BASE-T1L的2.4Vp-p模式連接到APL現場交換機等基礎設施設備，并可以在長達1000米的距離內使用電源進行通信。
Spur將基礎設施設備連接到現場設備。它使用-T1L的1.0 Vp-p模式連接基礎設施設備和現場設備，并可以在長達200米的距離內使用電源進行通信。

Ethernet-APL的優勢

Ethernet-APL（高級物理層）為流程工業中的用戶提供了多種優勢。

• 簡化網絡配置
  Ethernet-APL顯著減少了網絡配置所需的工作量。它簡化了在設備之間設置通信的過程，使IT和OT團隊更容易管理。

• 統一的故障排除工具
  借助Ethernet-APL，可以在IT和OT域中使用相同的故障排除工具。這種一致性簡化了診斷和維護工作，提高了整體效率。

• 減少安裝時間和成本
  Ethernet-APL的部署非常簡單，因此可以盡可能地減少安裝時間和相關成本。這對于大型加工廠尤其有利。

• 有效集成
  Ethernet-APL通過實現控制系統和現場設備之間的通信，可無縫集成多種過程。它有助于遠距離交換過程變量、輔助參數和資產健康反饋。

將整個自動化金字塔聯網

非爆炸性環境中的應用示例

以非爆炸性為例，在以下條件下，源功率等級C（現場開關支線端口）可以與現場設備的支線（負載）端口等級A、B或C相結合：

1. 所有支線的最大電纜長度

2. APL現場設備僅連接到APL現場交換機的支線端口

3. Tunk_in端口僅連接到Trunk_out端口。

4. 現場開關滿足所連接的APL現場設備的電力需求

* 功率等級
功率等級A：最大電壓15VDC，最小輸出功率0.54W
功率等級C：最大電壓15VDC，最小輸出功率1.1W

Rotamass TI Ethernet-APL規格

ROTAMASS Total Insight提供以下PROFINET over Ethernet-APL功能。

• 端口配置文件類別：Ethernet-APL的SLAA
  Rotamass Total Insight提供SLAA端口配置文件類別。

• 符合PROFINET一致性等級B
  PROFINET提供實時和非循環實時通信，支持標準TCP/IP、報警/診斷和網絡拓?fù)洹Ｒ恢滦缘燃?jí)B增加了對簡單網絡管理協議（SNMP）的支持。

• 帶功能塊的PA Profile 4.0
  Rotamass Total Insight提供六個模擬輸入功能塊、三個累加器功能塊和一個模擬輸出功能塊。PA Profile 4.0具有通用功能，與設備制造商無關，因此用戶可以操作/控制現場設備，而無需對每個制造商的設備進行特殊處理。

• S2冗余可以支持PROFINET的系統冗余。這是與現場設備或控制器建立多個連接的概念，以便在發生故障事件時維護系統。Rotamass Total Insight提供S2冗余。此功能有助于減少停機時間。

• Web服務器
  Rotamass Total Insight提供Web服務器功能，可以從Web瀏覽器配置現場設備參數。由于可以使用Google Chrome和Microsoft Edge等標準Web瀏覽器訪問Web服務器，因此可以在沒有手持終端和/或任何專用工具的情況下配置參數。

• 具有PA-DIM的FDI設備包
  PA-DIM（過程自動化設備信息模型）的說明可在Rotamass Total Insight的FDI設備包中查看。它為每種設備提供標準參數設置，如壓力、溫度、流量、液位等，因此，無論設備制造商是誰，用戶都可以使用相同的軟件/程序輕松訪問現場設備中的必要參數。
